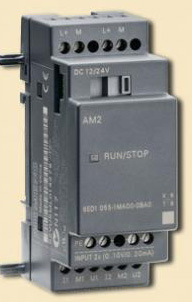

Модуль ввода аналоговых сигналов LOGO! AM2

Модуль ввода аналоговых сигналов LOGO! AM2

Логические модули LOGO! AM2 6ED1055-1MA00-0BA0:

  • Показатели напряжения питания: 12/24В;
  • Аналоговые входы 2: 0...10В и 0...20мА;
  • Гальваническое разделение цепей с позиции входного участка внутренней шины.

Цена: от 2 856 руб.

Общее описание

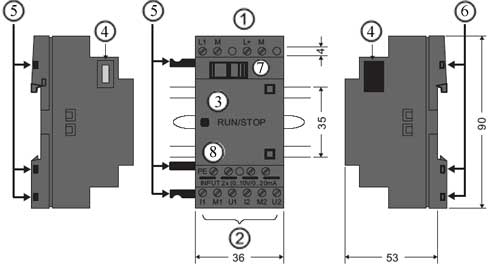

Устройство модуля LOGO!AM2

  •     1.Источник питания
  •     2.Входы
  •     3. Индикатор типа RUN/STOP
  •     4. Интерфейс расширения
  •     5-6. Штифты и гнезда механической кодировки
  •     7. Специальная защелка-фиксатор
  •     8. Клемма PE - подключение земли/экранов аналоговых измерительных кабелей

Особенности схемы и возможности подключения модулей расширения к LOGO!AM2

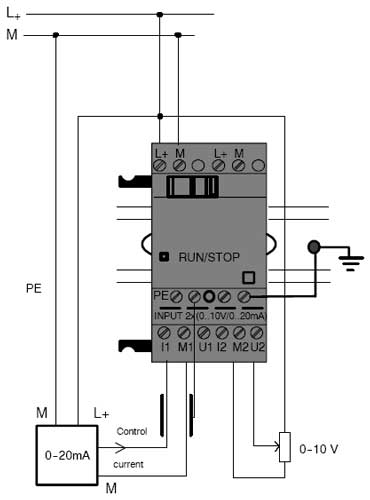

Схема подключения модулей расширения к LOGO!AM2

Расшифровка нижеприведенных обозначений:

  •     «х» - подключение приемлемо,
  •     «-» - подключить нельзя.

Подключение модулей расширения к LOGO!AM2

Специфика монтажа модуля LOGO!AM2

Специфика монтажа модуля LOGO!DM8 24

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль 6ed1055-1ma00-0ba0 на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!AM2:

Блок питания:

Показатели входного напряжения

12/24В (постоянный ток)

Допустимый диапазон

10,8...28,8В (постоянный ток)

Потребление тока

25... 50мА

Буферизация исчезновения напряжения

тип. 5мс

Мощность потерь в условиях:
• 12В
• 24В

0,3...0,6Вт
0,6...1,2Вт

Потенциальная развязка

нет

Защита от обратной полярности

Высокая эффективность

Особенности заземляющей клеммы

для подключения земли/экрана аналоговой измерительной линии

Аналоговые входы:

Количество

2

Тип

Униполярные

Входной диапазон

0...10В (постоянный ток) (входной импеданс 76 кОм) или
0...20мА (входной импеданс <250Вт)

Разрешающая способность

10 битов нормированы на диапазон 0...1000

Время цикла, необходимое для формирования аналоговых значений

50мс

Потенциальная развязка

нет

Длина линии (экранированная витая пара)

10м

Напряжение питания датчиков

отсутствует

Граница ошибки

+/-1,5%

Подавление помех частотой

55Гц
