Логический модуль без дисплея Siemens LOGO! 24о

Логический модуль без дисплея Siemens LOGO! 24о

Модуль без дисплея Siemens LOGO! 24о 6ED1052-2CC00-0BA6:

  • Питание: 12В;
  • Дискретные входы: 8 (4 могут выполнять функции аналоговых);
  • Дискретные выходы: 4 (отдача тока, транзисторные);
  • Особенности памяти: 200 блоков;
  • Дополнительные возможности: расширение функционального потенциала модулями ввода/вывода.

Цена: от 3 318 руб.

Общее описание

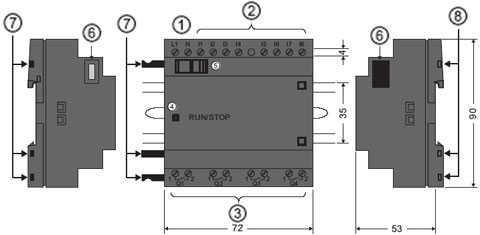

Устройство модуля LOGO!24о

  • 1 - источник питания
  • 2 - входы
  • 3 - выходы
  • 4 - Индикатор RUN/STOP
  • 5 - специальная защелка
  • 6 - интерфейс расширения
  • 7 - штифты механической кодировки
  • 8 – опции механического кодирования - гнёзда

Особенности схемы подключения и максимальной конфигурации LOGO!24о

Модуль без дисплея поддерживает 24 цифровых входов, 8 аналоговых входов, а также 16 цифровых и 2 аналоговых выхода. Для достижения параметров, характерных для максимальной конфигурации, используют нижеприведенную методику:

  • Максимальная конфигурация с аналоговыми входами – 4входа (LOGO!12/24RC/RCo и LOGO!24/24o)

Максимальная конфигурация модулей LOGO!24o с аналоговыми входами

  • Максимальная конфигурация модулей LOGO! с аналоговыми входами (используется 2 входа (LOGO! 12/24 RC/RCo и LOGO !24/24o)

Максимальная конфигурация модулей LOGO! с аналоговыми входами

Специфика монтажа модуля LOGO!24o

Специфика монтажа модуля LOGO!230RC

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!24o:

Источник питания:

Показатели входного напряжения

24В (ток постоянный)

Допустимый диапазон

20,4...28,8В (ток постоянный)

Защита от обратной полярности

Имеется

Потребление тока

- 24В (ток постоянный)

0...75мА;

 0,3А на выход

Потери мощности

- 24В (ток постоянный)

1.0...1,8Вт

Цифровые входы:

Количество

8

Потенциальная развязка

Нет

Число быстродействующих входов

4 (I3, I4, I5, I6)

Входная частота:

Нормальный вход

Быстродействующий вход



max 4Гц

max 5кГц

Входное напряжение L+:

Сигнал 0

Сигнал 1



< 5 В(ток постоянный)

> 12В (ток постоянный)

Входной ток при:

1) сигнале 0

2) сигнале 1



1) < 0,85мА (I1...I6)

< 0,05мА (I1, I2, I7, I8)

2) > 2мА (I3... I6)

> 0,15мА (I1, I2, I7, I8)

Время задержки при:

переходе от 0 к 1

переходе от 1 к 0

тип. 1,5 мс
<1,0мс (I3 ... I6)

тип. 1,5 мс
<1,0мс (I3 ... I6

Аналоговые входы:

Количество

2 (I7 = AI1, I8 = AI2)

Диапазон

0... 10В (ток постоянный) входной импеданс 78 кОм

Время цикла для формирования аналоговых значений

300мс

Максимальное входное напряжение

28,8В (ток постоянный)

Длина линии (экранированная витая пара)

10м

Цифровые выходы:

Количество

4

Тип выходов

Транзисторный, с включением на фазу

Потенциальная развязка

нет

Управление цифровым входом

Предусмотрено

Выходное напряжение

Питающее

Выходной ток

max 0,3A

Устойчивость к коротким замыканиям и перегрузкам

Высокая эффективность

Ограничение тока короткого замыкания

ок. 1A

Понижение номинала

нет; во всем диапазоне температур

Параллельное включение выходов для увеличения мощности

Не допускается

Частота включений:

электрическая

10Гц

омическая/ламповая нагрузка

10Гц

индуктивная нагрузка

0,5Гц
