Индустриальные редукторы в промышленности

На предприятиях различных отраслей используются так называемые общепромышленные редукторы. Они рассчитываются на скорость входного вала до 3000 об/мин, что соответствует частоте промышленной сети 50 Гц. Такое вращение имеют асинхронные электродвигатели без щеточного узла, которые являются основным типом промышленного привода. На выходном валу крутящий момент достигает 5000-150 000 Нм. Для упрощения монтажа, корпуса цилиндрических индустриальных редукторов часто делают прямоугольными. Индустриальные редукторы изготавливают следующих типов:

• цилиндрические (основной тип редуктора с наиболее высоким КПД);
• червячные;
• волновые редукторы (зубчатая передача с гибкой шестерней);
• планетарные (те же преимущества, что и у цилиндрических, но они сложнее в производства);

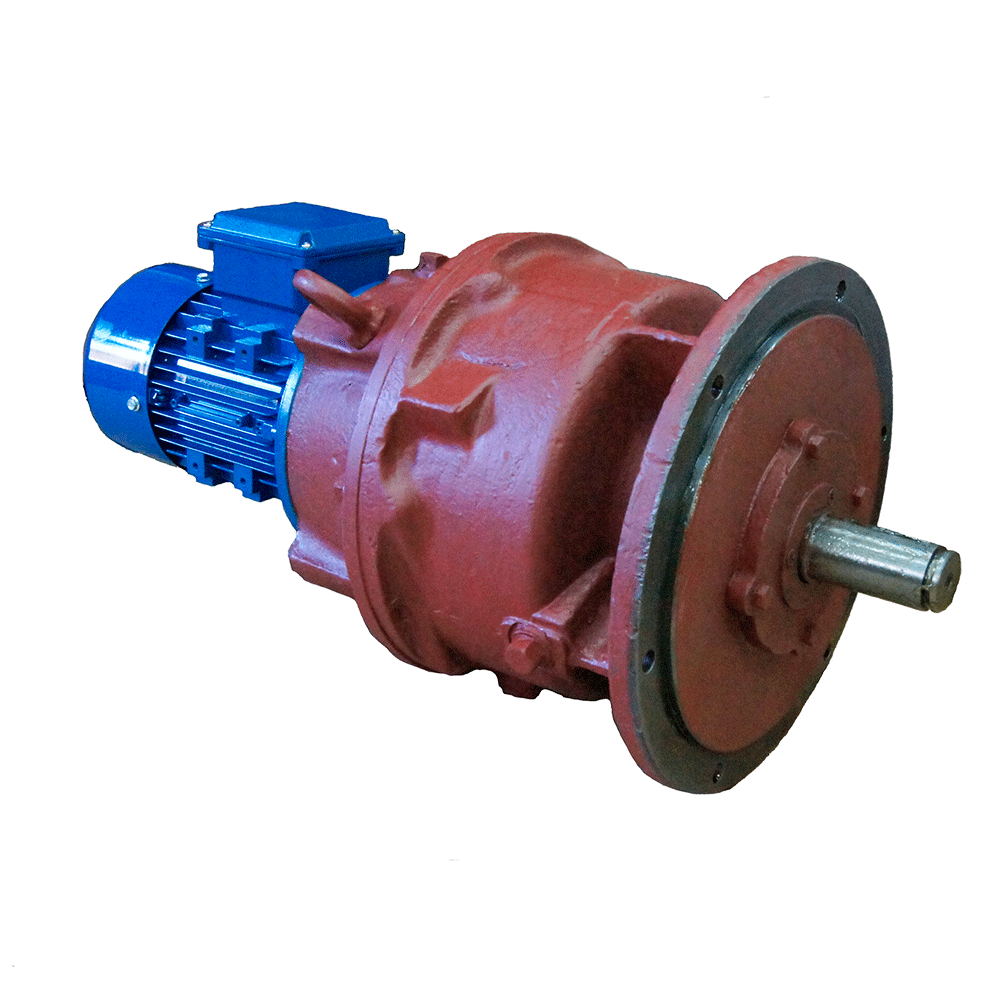

• мотор-редукторы различных типов.

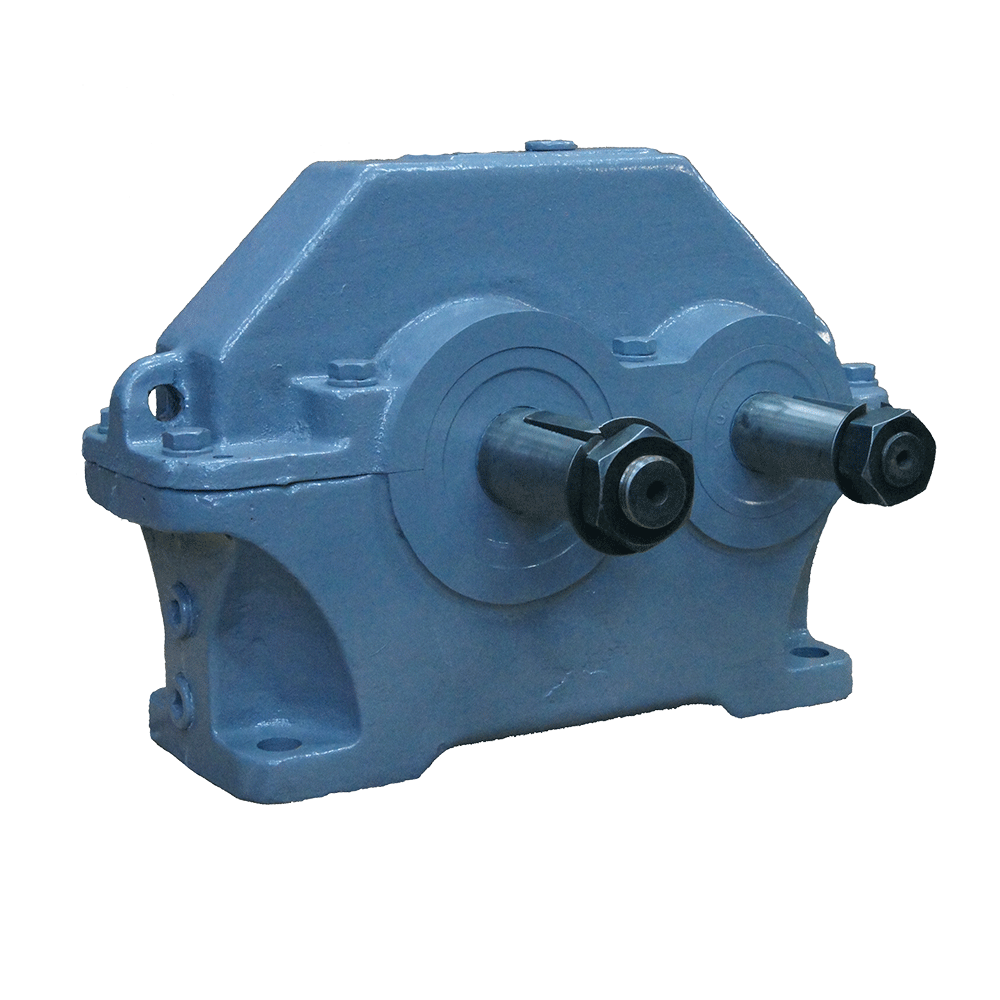

Рассмотрим использование каждого типа редуктора подробнее. Наиболее практично применение цилиндрического редуктора. Их используют в продолжительных по времени процессах: привод металлургического, прокатного и станочного оборудования, грузоподъемные механизмы.

Цилиндрический редуктор, это высокий срок службы, простая конструкция и максимально возможный КПД. Необходимо только правильно подобрать модель.

Червячные редукторы хороши в механизмах, работающих циклически: подача на станках, транспортировочные системы, редко используемые грузоподъемные устройства.

Волновая передача из-за гибкой шестерни имеет ограниченный срок службы, хотя, благодаря современным материалам, этот недостаток нивелирован практически полностью.

Срок службы волнового редуктора почти такой же, как и у червячных передаточных систем. Большое передаточное число волновой передачи хорошо подходит для использования ее в промышленных манипуляторах и сборочных роботах, где необходимы медленные и плавные движения механизмов.

Планетарные редукторы имеют все те же преимущества, что и цилиндрические, так как в них используется один и тот же тип шестерен, поэтому значение КПД у них идентично. Основной недостаток — высокая сложность изготовления, но она нивелируется многочисленными преимуществами, среди которых: соосность входного и выходного валов, компактность размеров, низкий уровень вибраций и шума.

Редукторы общепромышленной серии рассчитываются на температурный диапазон эксплуатации с верхним ограничением 50-60 С. Нижний предел рабочей температуры определяется используемым маслом.
