Зацепление Новикова в редукторах

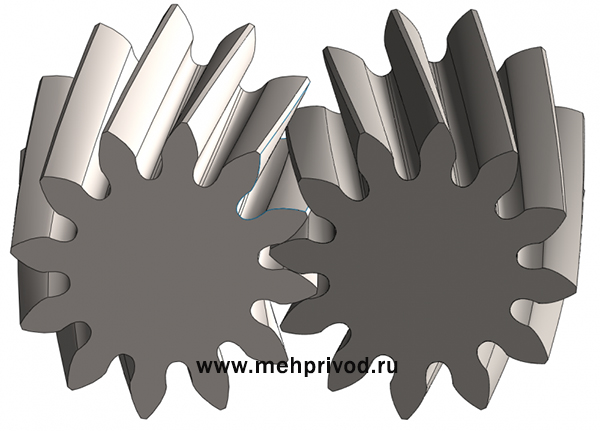

Шестерни с зацеплением Новикова имеют полукруглую форму зубьев, в то время как у обычных шестерен форма зуба трапециевидная с плоской вершиной. Поиск новых форм зубьев проводился с одной целью — исправить главный недостаток классических шестереночных передач, а именно — малую нагрузочную способность. Михаил Леонтьевич Новиков успешно решил эту проблему.

Благодаря новой форме зуба удалось поднять предельную нагрузку на 50%. Таким образом, редуктор с шестернями Новикова будет иметь в полтора-два раза меньшие габариты и массу при той же нагрузке, что и обычный. Их производство требует переделки обычных зуборезных станков, но техническая сложность этого небольшая. На отлаженной технологической линии себестоимость производства шестерен Новикова мало отличается от классических редукторов.

Принцип работы зубчатой передачи Новикова

Повысить нагрузочную способность без увеличения диаметра шестерни можно только путем подбора формы зубьев. Так и поступил конструктор М.Л.Новиков. Было замечено, что пятно контакта, через которое передается нагрузка, в шестерне с классическим профилем зубьев невелико. Классическая трапециевидная форма зубьев была выбрана многими конструкторами еще на заре эры машиностроения, и она представляет собой компромиссный вариант между нагрузочной способностью, технологичностью в производстве и легкости в проектировании. Новиков пошел другим путем и изменил профиль зубьев. В передаче Новикова поперечный профиль зубьев имеет точную сферическую форму. Причем, с этой формой возможно два варианта:

• Одна шестерня с вогнутыми сферическими зубьями, а вторая с выпуклыми.
• Смешанная схема, когда профиль зуба составлен из двух сферических линий, а не одной.

Нагрузочная способность смешанной схемы меньше. Ее применяют в механизмах, когда она шестерня работает в зацеплении с несколькими. Большое пятно контакта повышает требования к точности установки зазора между шестернями, учитывается даже тепловое расширение деталей. Применение зубчатой передачи Новикова в местах, где нет большой нагрузки нецелесообразно. За счет большого пятна контакта нагрев таких шестерен на холостом ходу намного больше, но нагрузке, КПД, наоборот, возрастает. Редукторы с шестернями Новикова актуальны для многих отраслей производства. Их используют в грузоподъемных механизмах, буровых установках, шахтных системах.
