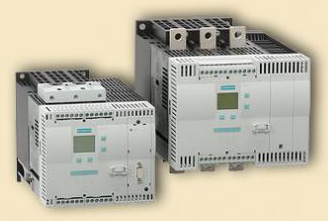

Устройства плавного пуска электродвигателя серии 3RW44 Siemens, Германия

Устройства плавного пуска электродвигателя серии 3RW44 Siemens, Германия

Устройство плавного пуска Siemens SIRIUS 3RW44 рассчитано на покрытие диапазона до 710кВт (при 400 В) в условиях линейного включения и до 1200кВт (при 400В) в условиях включения внутри треугольника. Модель УПП SIRIUS 3RW44, разработанная для оптимизации циклов пуска и остановки электродвигателя, позиционируется как высокоэффективная и экономичная альтернатива традиционным преобразователям частоты. Новейшие технологии управления крутящим моментом и возможности регулировки показателей ограничения тока, которые задействовались для УПП расширенного применения, позволяют решать посредством представленного оборудования задачи различных уровней сложности. Технология производства УПП SIRIUS 3RW44 гарантирует отсутствие внезапных токовых бросков и момента во время циклов пуска и остановки электродвигателя. Данное замечание является неоспоримым аргументом в пользу показателей экономичности и рентабельности УПП представленной серии. Оборудование 3RW44 Siemens отвечает не только за возможность реализации плавного пуска и останова двигателя, но и спектр функций, предусматривающих эксплуатацию устройств и систем с возможностью внедрения повышенных норм и требований.

Цена: от 39 110 руб.

3RW44 – Руководство для выбора.pdf (1,4 Мб)

Применяемые стандарты:

  • IEC 60947-4-2
  • UL/CSA

Общее описание

Области применения

 Приобретение устройств плавного пуска серии SIRIUS 3RW44 является рентабельным и целесообразным как с позиции включения в линию, так и в условиях включения внутри треугольника. Важно отметить рациональность использования УПП и в плане удобства их габаритов, и в плане доступности цены. Устройства плавного пуска оперативно адаптируются к различным эксплуатационным условиям благодаря эффективному сочетанию комбинаций запуска, а также дальнейшей работы и остановки. Процесс настройки УПП и удобное управление выполняется через определенное сочетание кнопок, многострочный графический дисплей оснащен интуитивно понятным меню и подсветкой. Пользователь также имеет возможность выбирать язык, на котором будет осуществляться оптимизация циклов пуска и останова.

  • Насосные и вентиляторные станции;
  • Компрессорные установки;
  • Водный транспорт;
  • Транспортирующие узлы и лифты;
  • Гидравлические механизмы;
  • Механическое оборудование;
  • Дробилки, миксеры, пилы и центрифуги;
  • Промышленные охладительные/морозильные системы.

Функции устройств плавного пуска серии 3RW44 Siemens

  • Благодаря удобному интерфейсу процесс настройки устройства происходит максимально оперативно и беспроблемно; удобное меню поможет пользователю сориентироваться и настроить оборудование в соответствии с условиями его применения;
  • При активном режиме контроля напряжения, на переднюю панель систематически выводятся параметры работы, а также сообщения о предупреждениях и тревоге. К УПП посредством соединительного кабеля подсоединяется внешний дисплей и модуль. То есть в таком случае информация будет отображаться прямо на двери ШУК;
  • Наличие внутренней защиты УПП предотвращает риск термической перегрузки тиристоров силовых секций, вероятность которой возрастает в условиях  недопустимо тяжёлых коммутационных режимов;
  • Дополнительное реле перегрузки может не устанавливаться, УПП серии 3RW44 Siemens уже предусматривает возможность выполнения данной функции;
  • Как дополнительная функция рассматривается возможность подключения  модуля PROFIBUS DP;
  • Широкие коммуникационные возможности 3RW44 Siemens позволяют успешно монтировать устройство в системы управления и контроля более высокого уровня.

Преимущества УПП 3RW44 Siemens



  • Встроенная шунтирующая контактная система, нацеленная на минимизацию энергопотерь
  • Широкий диапазон установочных параметров для цикла разгона (определение разгона)
  • Возможность монтажа внутри треугольника, что обеспечит экономию габаритов и общей конечной стоимости всего комплекса оборудования
  • Ряд режимов останова: свободный выбег/насосное торможение с контролем момента/комбинированное торможение постоянным током
  • Термисторная защита электродвигателя
  • Полупроводниковая защита электродвигателя от перегрузки и высокоэффективная внутренняя защита самого УПП
  • Наличие клавиатуры с опцией управления через меню, а также многострочного графического дисплея+подсветка
  • Простая адаптация к фидеру, а также монтаж и настройка
  • Своевременное информирование оператора о режиме работы и неисправностях
  • Соединение с PROFIBUS посредством опционального модуля PROFIBUS DP

Сравнение способов подключения УПП 3RW44

Способы подключения УПП 3RW44

Включение в линию: Номинальный ток Ie coответствует номинальному току двигателя In, 3 проводника к двигателю.

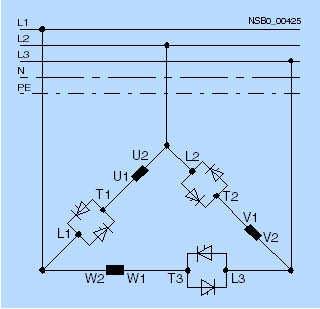

Способы подключения УПП 3RW44

Включение внутри треугольника: Номинальный ток Ie coответствует примерно 58% номинального тока двигателя In, 6 проводников к двигателю (как устройство запуска «звезда-треугольник»).

Выбираем рациональный способ подключения

Соединение в линию характеризуется меньшими трудностями. В случае если длина соединительного кабеля УПП с электродвигателем - значительна, то этот способ соединения является более рациональным и предпочтительным. Соединение в треугольник предполагает монтаж вдвое сложнее, но в то же время меньшие размеры УПП дают возможность использовать его при тех же показателях мощности. Опция торможения реализуется только в условиях включения в линию.
